Alternative trigger

Two-channeled alternative triggering for simultaneous observation of two nonsynchronized signals.

Alternative triggering terms for each channel are set separately. Signal oscillograms are displayed alternately. Channel sweep control is independent as well.

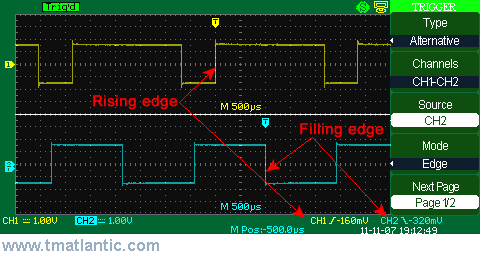

The picture below shows alternative triggering type at two digital nonperiodical signals registration.

Fist channel triggering (CH1) is made on the input signal rising edge, second channel triggering (CH2) – on the falling edge.

Triggering moment is displayed as T-sign.

Activación alternativa de dos canales para la observación simultánea de dos señales no sincronizadas.

Los términos de activación alternativos para cada canal se establecen por separado. Los oscilogramas de señal se muestran alternativamente. El control de barrido de canales también es independiente.

La siguiente imagen muestra un tipo de disparo alternativo en el registro de dos señales digitales no periódicas.

La activación del primer canal (CH1) se realiza en el flanco ascendente de la señal de entrada, la activación del segundo canal (CH2) – en el borde de la caída.

El momento de activación se muestra como signo T.
