8-channel USB / LAN input-output module designed to remotely monitor the status of sensors (the sensors that have “on” or “off” output statuses) and to control discrete input devices that can be terminated with the monostable relay
Depending on a destination shipping cost may vary. Free shipping for orders over $450 on items weighting under 20 lbs (certain restrictions apply!) See shipping page for international rates or contact sales@tmatlantic.com
In stock, 1 left
Description
Specifications
Accessories
Application
FAQ
Software
Descripción

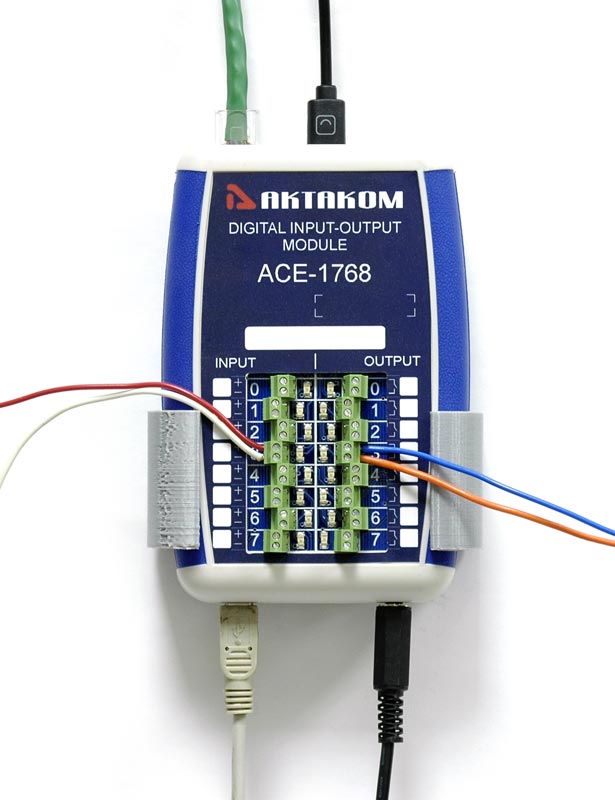

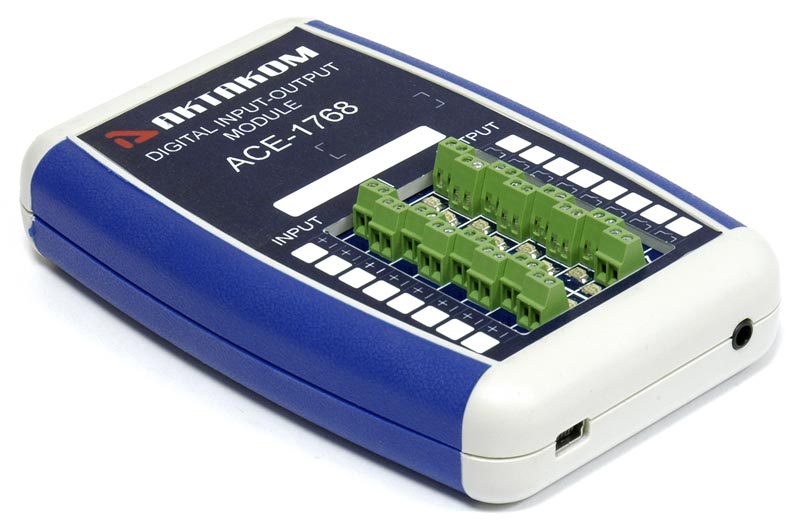

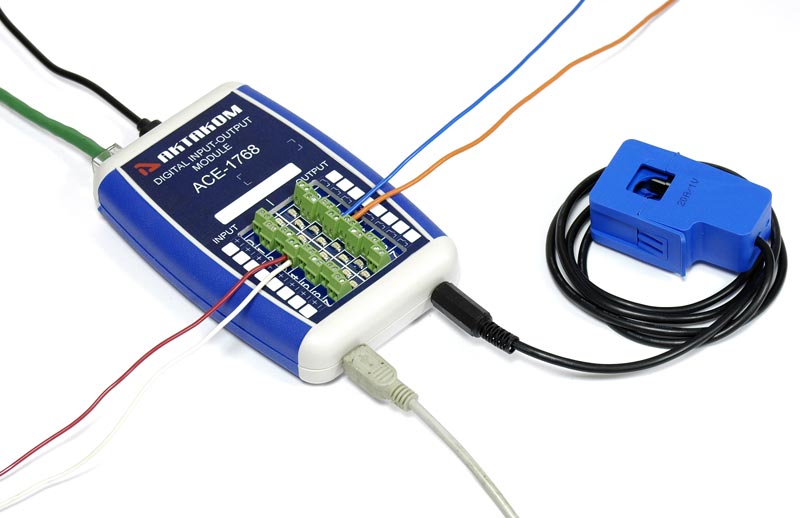

AKTAKOM ACE-1768 8-channel USB / LAN input-output module is designed to remotely monitor the status of sensors (the sensors that have “on” or “off” output statuses) and to control discrete input devices that can be terminated with the monostable relay.

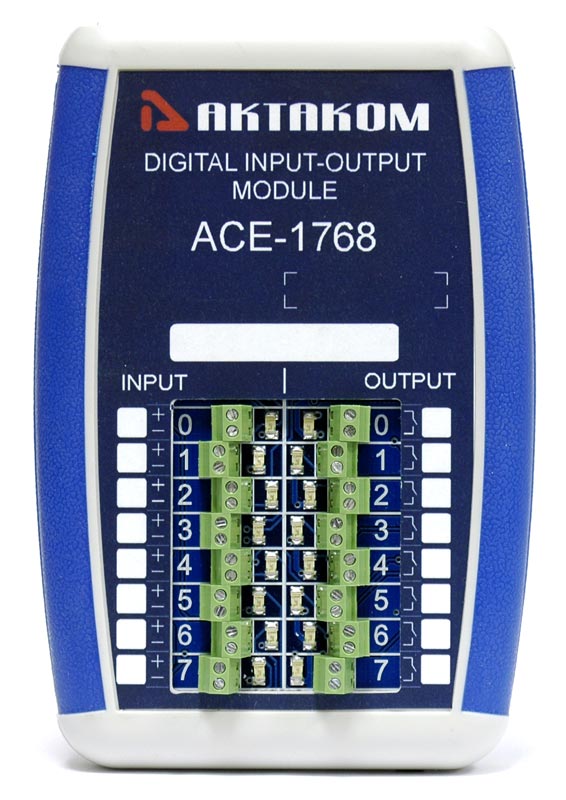

All inputs and outputs are galvanically isolated from the main circuit of ACE-1768 USB / LAN input-output module. The module has 8 outputs and 8 inputs. All inputs and outputs have “on” status indication.
Max. input voltage (reverse): 6 V, operating direct: 48 V
Min. input operate voltage: 3.6 V
Input operational delay time of the module: 10 ms
Module outputs are made as metal-oxide-semiconductor relay with triggering/releasing time less than 3 ms
Output operation time of the module: 10 ms
Output resistance (“off” status): more than 10 MOhm
Output voltage (max): 60 V
Operating output current: 130 mA
Transmission resistance (closed status) of metal-oxide-semiconductor relay: not more than 25 Ohm
Software
The Software has the following applications:
For Windows OS with the following capabilities:
Status displaying of 8 lamps and 8 buttons of the module. At this moment every input (lamp) and every output (button) can be named by user and has the color of “on”/”off” status selected from the palette. Also user can set the sound for every input /output event (switching on or off)
Measuring of the time interval between the events (status changing) of different inputs/outputs
Connection with the other PC applications even without using Software Development Kit (SDK). Therefore the status word (of inputs) is transferred and the control word (of outputs) is accepted through:
- The means of Windows command line;
- Windows public address system;
- Memory-mapped file
For Android OS:
To indicate the inputs status and to control the output signals using any mobile device (smartphone or a tablet)

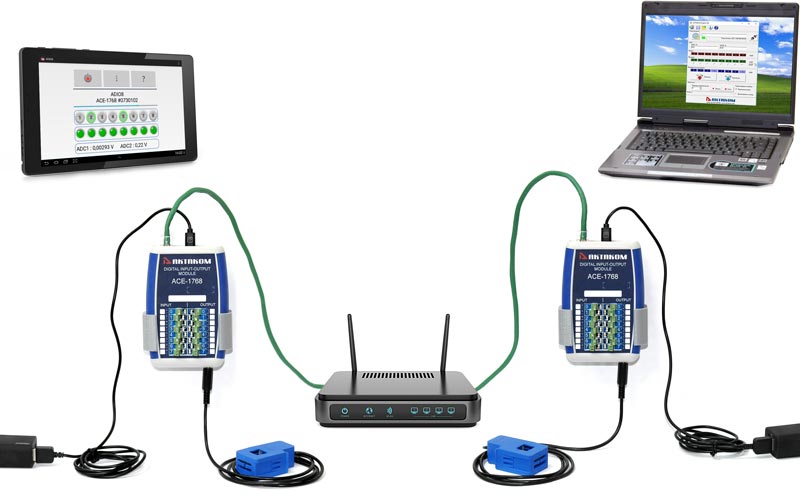

The module has Web interface that provides the remote control of the inputs status and the outputs manual control using any convenient browser (IE, Chrome).
Can the ACE-1748 (ACE-1768) be controlled from NI LabVIEW?
- Yes, it can be.
The complete SDK (ACE-17x8_SDK) includes tools and an example for LabVIEW. The ready-made palette VI ACE-1768 contains tools for connecting to the device via USB and LAN, reading the status of inputs and outputs, and for controlling outputs. The included sample application demonstrates their use.
You can also build the required virtual instrument yourself by calling the ACE1768.dll library functions using the built-in LabVIEW Call Library Function Node.
AKTAKOM Net Configurator is designed to record and read the network settings data of AKTAKOM Universal Lab devices (supporting AULNet protocol). The application provides simple and convenient user interface to work with settings, they can be recorded into the file and read afterwards.
El módulo de entrada-salida ACE-1768 está diseñado para construir sistemas centralizados para el monitoreo remoto del estado de sensores con salidas discretas y analógicas, así como para controlar dispositivos que utilizan relés MOS de alta velocidad de una posición. El módulo ACE-1768 está diseñado como un adjunto a una computadora; el estado de las entradas y salidas se controla mediante el software externo AKTAKOM Digital IO instalado en una PC con sistemas operativos Windows.

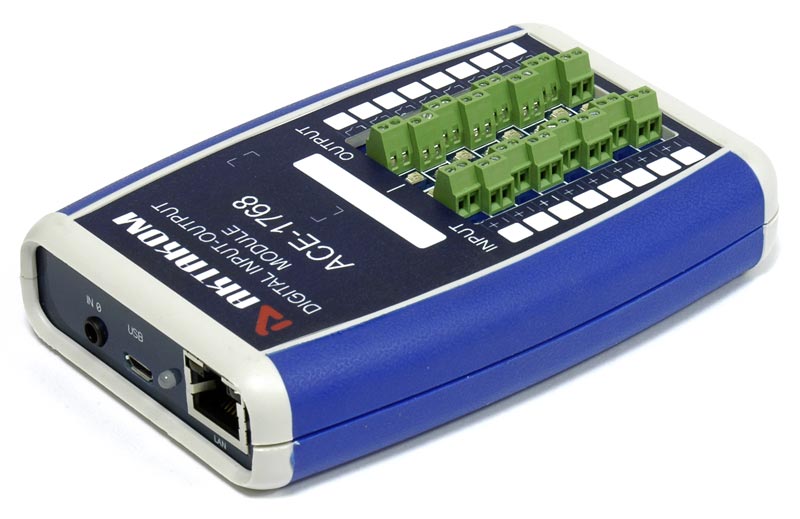

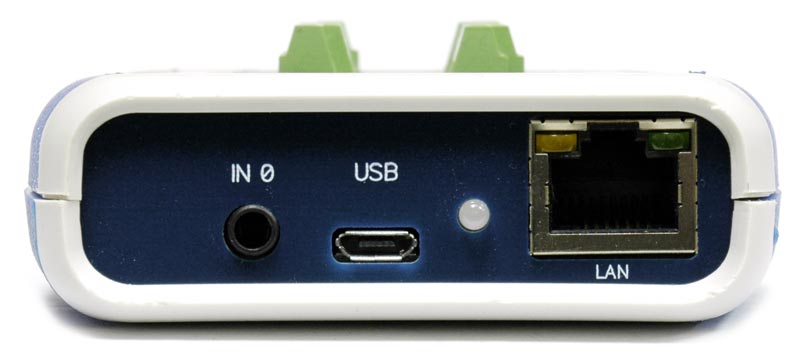

La interacción del dispositivo ACE-1768 con una computadora se puede realizar a través de una interfaz USB o una interfaz Ethernet. El conector micro-USB ubicado en el panel posterior del dispositivo se utiliza para conectarse a una computadora e interactuar con el dispositivo a través de la interfaz USB. Además, este conector USB se utiliza para alimentar el módulo ACE-1768. Cuando se conecta a una computadora a través de la interfaz USB, la comunicación a través de la interfaz Ethernet no es posible.

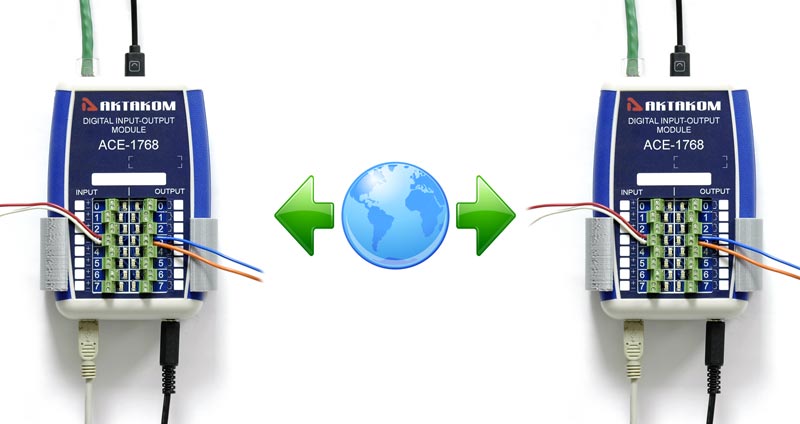

Para trabajar en redes Ethernet locales, se utiliza una conexión a través de un conector Ethernet. En este caso, para alimentar el dispositivo, debe conectarlo mediante un cable USB a un adaptador de red especializado diseñado para alimentar y cargar dispositivos USB. No puede utilizar el conector USB de la computadora para alimentar el dispositivo cuando trabaja a través de Ethernet.
Antes de trabajar en la red Ethernet, es necesario configurar los parámetros de red del módulo ACE-1768. Los parámetros de red se configuran utilizando el programa básico AKTAKOM Digital IO o un programa especializado para cambiar la configuración de red de “AKTAKOM Net Configurator” solo cuando el dispositivo está conectado a una computadora a través de una interfaz USB. La configuración de red del instrumento incluye dirección IP, máscara de subred, puerta de enlace, puerto e inicio de sesión. Todos estos parámetros, a excepción del parámetro "Inicio de sesión", deben obtenerse del administrador del sistema que es responsable del funcionamiento de la red. El parámetro "Inicio de sesión" es responsable de proporcionar acceso al dispositivo a través de la red, por lo que el usuario tiene derecho a establecer el valor de este parámetro él mismo.
Cada entrada discreta está conectada a los circuitos internos del dispositivo a través de un optoaislador.
Cuando conecte circuitos externos a entradas digitales, observe la polaridad de la conexión, como se indica en la placa de identificación del dispositivo. Para mayor comodidad de funcionamiento, frente a cada conector de entrada hay un LED que indica la presencia de una diferencia de potencial en el funcionamiento del optoacoplador de la entrada del dispositivo ACE-1768. Si el LED está encendido, entonces la diferencia de potencial en la entrada ha excedido los 5V y el dispositivo la percibe como una unidad lógica, si no, entonces como un cero lógico.
Cada salida del dispositivo ACE-1768 está aislada galvánicamente de los circuitos internos y se basa en un opto-relé.
Cada salida del dispositivo ACE-1768 puede cambiar un voltaje de no más de 60 V. En este caso, la corriente de conmutación no debe exceder los 130 mA. Al conectar circuitos externos a las salidas del ACE-1768, la polaridad no importa. Para mayor comodidad de trabajo, frente a cada conector de salida hay un LED que indica el estado de esta salida. Si el LED está encendido, entonces la salida está cerrada, si no, entonces está abierta.

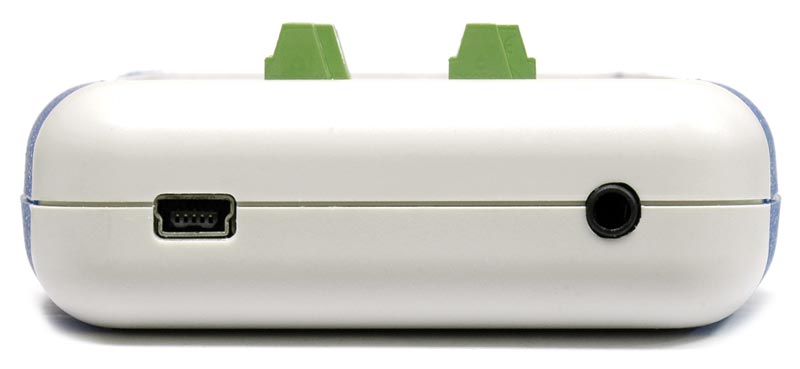

Las entradas ADC del dispositivo ACE-1768 están conectadas galvánicamente a los circuitos internos del dispositivo, por lo tanto, cuando se conecta a una computadora a través de USB, no habrá aislamiento galvánico entre el ADC y las entradas de la computadora. Si necesita aislar galvánicamente el ACE-1768 de la computadora, debe usar una conexión de interfaz Ethernet. Se utiliza un conector de audio para conectarse al ADC.
El voltaje suministrado a cualquier entrada ADC del dispositivo no debe exceder los 3.3 V.
El módulo de entrada-salida del dispositivo ACE-1768 tiene un conector mini-USB que se usa para conectar sensores o dispositivos usando la interfaz TWI. Los datos y las líneas eléctricas de la interfaz no están aislados galvánicamente del circuito interno del dispositivo.
